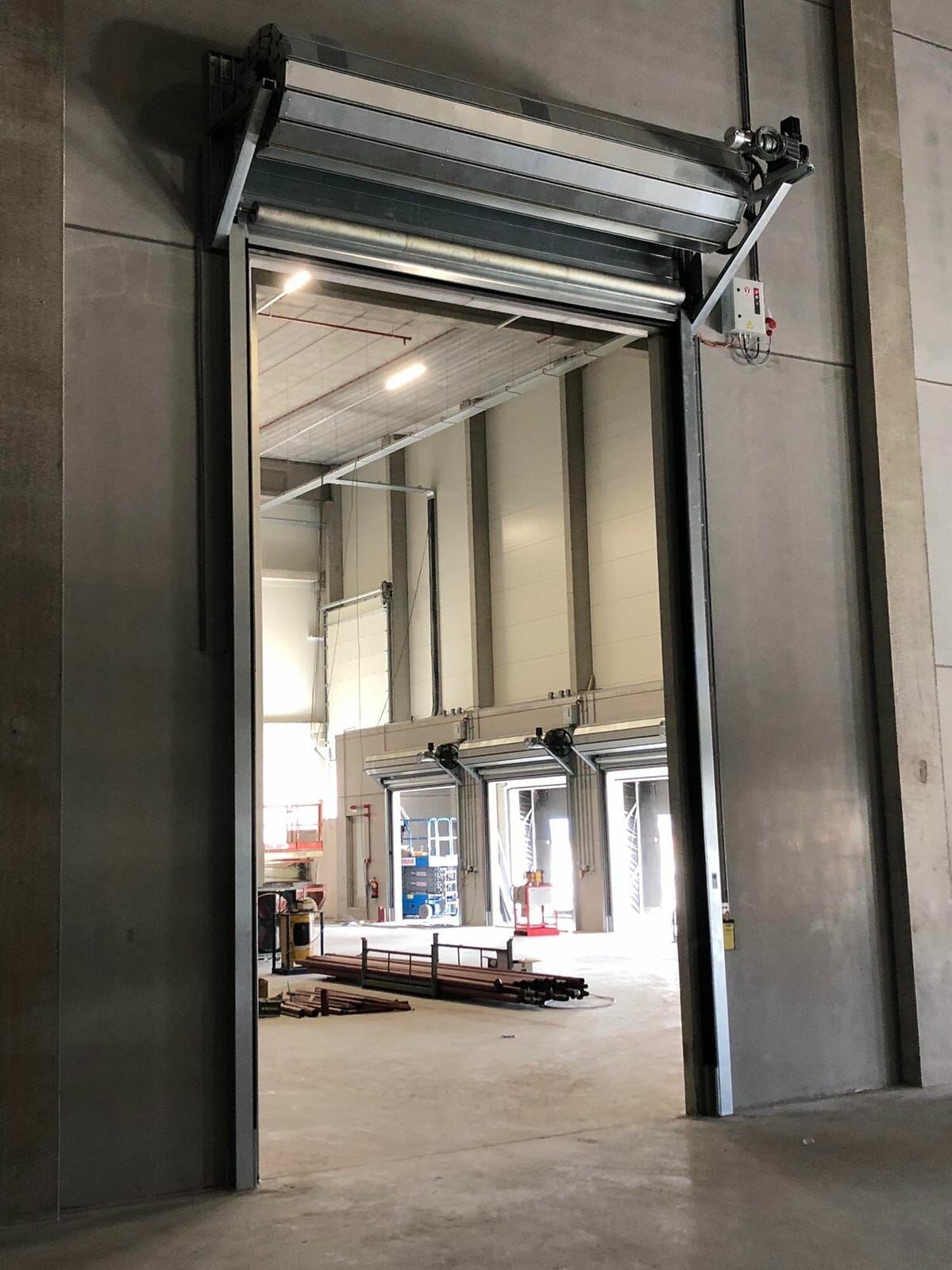

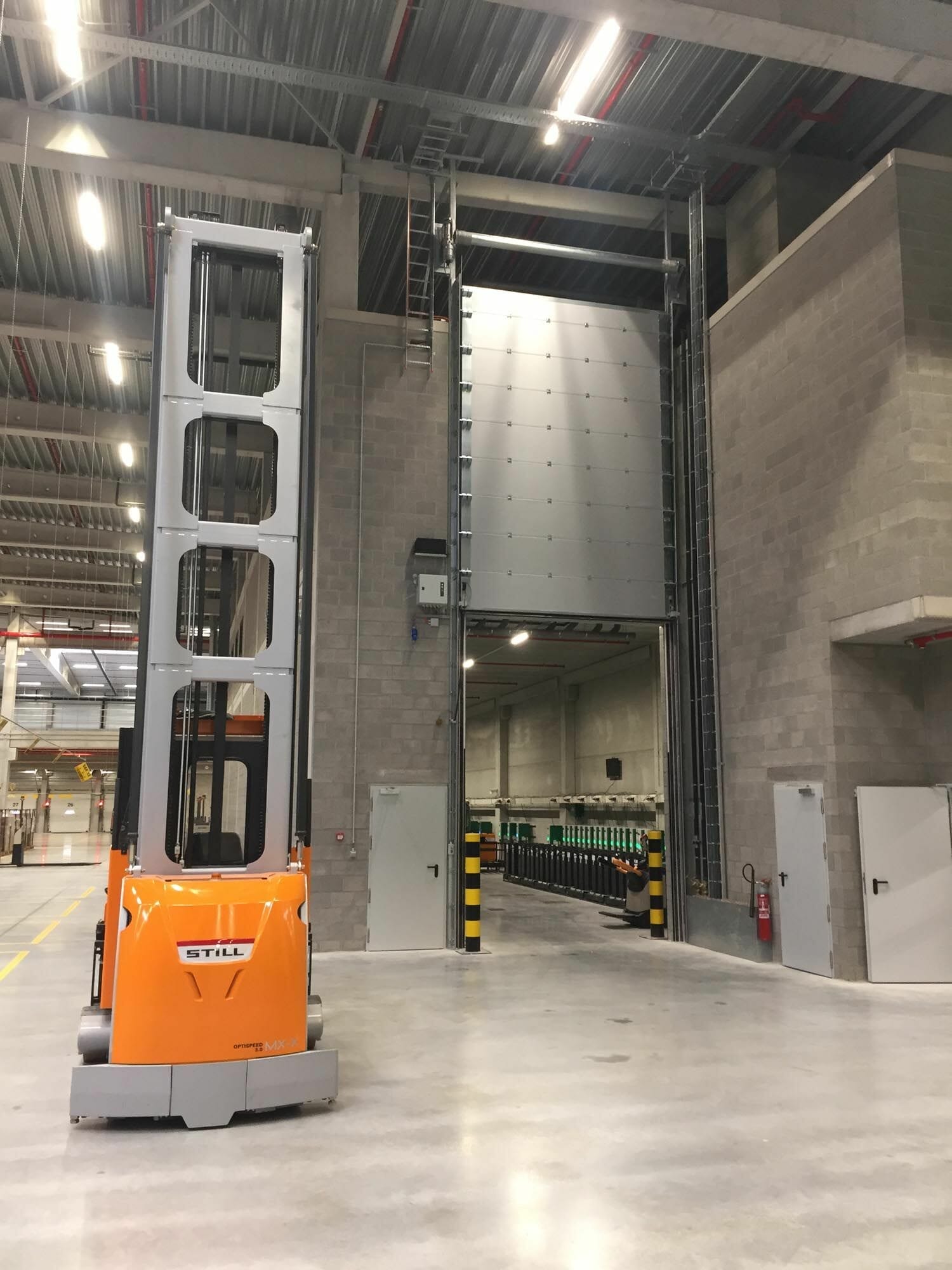

Wij van Casallco in Antwerpen zijn gespecialiseerd in het leveren en plaatsen van brandwerende rolluiken in België. Onze brandrolluiken dragen bij aan de brandveiligheid en zijn onder andere geschikt voor commerciële en industriële gebouwen, musea, ziekenhuizen en overheidsgebouwen. De brandrolluiken die wij plaatsen zijn onder andere terug te vinden in de luchthavens van Zaventem en Parijs, in Wijnegem Shop Eat Enjoy, in de keuken van de Nederlandse ambassade, bij bedrijven als Coca-Cola en in het Louvre van Parijs.
Wij zijn onder andere een leverancier en installateur van de brandrolluiken Fireshield RF 60. Het heeft een brandweerstand van minimaal zestig minuten (getest door de universiteit van Luik volgens de Belgische norm NBN 713.020 en door het CICTM-labo te Metz). Deze brandrolluiken zijn geschikt voor alle compartimenteringstoepassingen, gaande van rolluiken aan keukens van restaurants tot het opwerpen van grote brandmuren.
In de praktijk zullen deze elektrische rolluiken bij brand sluiten. Omdat brand gepaard kan gaan met een volledige stroomuitval zullen ze in dat geval automatisch en gecontroleerd sluiten. De brandweerstand van deze brandrolluiken is aan beide zijden identiek, ze zijn eenvoudig te onderhouden en ze zijn gebruiksvriendelijk. En niet alleen gaan bij brand de rolluiken dicht, ze zijn ook nog eens vrij snel te monteren en nemen ze weinig plaats in.
Rolluikpantser op basis van dubbelwandige profielen in koudgewalst voorverzinkt brandstaal
Gevuld met isolatie van hoge densiteit
Drukrol om de inloop in de geleiders te optimaliseren en doorbuiging van het pantser te voorkomen
Voorzien van een haakconstructie om vlamdoorslag te voorkomen
Voorzien van een onderstrip met zwelproduct om slijtage te voorkomen
Zijgeleiders beschikken over zwelstrippen voor een laterale afdichting bij verhitting
Aandrijving door brandmotor en gravitatiesluiting bij brand (sluit ook bij stroomuitval)
Branddetectiecentrale
Detectoren voor brand, rook of warmte
Automatische reset
Speciale sturing voor gebruik als rookgordijn
Onderloopbeveiliging
Schakelaars
Sirenes
Brandpoorten beschrijving, testen & FAQ
Brandpoorten :
Beschrijving van het brandwerend rolluik type "FIRESHIELD RF 60"
Uitgevoerde testen:
Het Fireshield RF 60 brandwerend rolluik van MIR behaalde een brandweerstand van 60' in de universiteit van Luik volgens de Belgische norm NBN 713.020 en een brandweerstand van 60' in het labo CICTM te Metz volgens de Franse norm. Het behoord hiermee tot de wereldtop, zeker omdat het rolluik niet met sprinklers gekoeld hoeft te worden. Wat betreft stabiliteit en vlamdichtheid werd in Belgie zelfs meer dan 120' behaald!
Brandpoort toepassingen :
Het Fireshield RF 60 brandwerend rolluik is uiterst geschikt voor alle compartimenteringtoepassingen gaande van kleine rolluiken aan keukens tot grote rolluiken in brandmuren. Deze rolluiken worden toegepast in commerciele en industriele gebouwen, hospitalen, musea en overheidsgebouwen.
Een greep uit onze referenties :
- Luchthavens
Zaventem, Parijs, Nice en Marseille
- Shopping centra
Antwerpen, Wijnegem, Parijs
- Keukens
Nederlandse ambassade, IBM, Ericsson, Danone, Carestel, Buffalo Grill
- Industrie
Gates Europe, Glaxo Smithklein-Beecham, Coca-Cola, Daekin, Barco- HospitalenSt.-Norbertus Duffel, H. Hart Kortrijk, St. Pieters Brussel
- Musea
Palais des beaux arts Charleroi, Louvre Parijs
Voordelen
De Fireshield RF 60 rolluiken zijn "failsafe" d.w.z. dat bij volledige stroomuitval de rolluiken gecontroleerd sluiten door de zwaartekracht (de enige kracht waar men altijd op kan rekenen).
De Fireshield RF 60 rolluiken nemen lateraal weinig ruimte in.
De Fireshield RF 60 rolluiken hebben dezelfde brandweerstand aan beide zijden, zijn gemakkelijk te onderhouden en zijn uiterst gebruiksvriendelijk.
Samenstelling
Rolluikpantser
Het Fireshield RF 60 rolluikpantser is samengesteld uit dubbelwandige profielen in koudgewalst sendzimir verzinkt bandstaal. De Fireshield RF 60 profielen zijn gevuld met hoge densiteit isolatie.Aan weerszijden zijn de Fireshield RF 60 profielen voorzien van speciaal ontworpen eindstukken die het zijwaarts verschuiven van de profielen voorkomen.Om vlamdoorslag over de aandrijfas te voorkomen wordt de bovenzijde van het Fireshield RF 60 rolluikpantser voorzien van een haakconstructie.Onderaan is het Fireshield RF 60 rolluikpantser voorzien van een anti-slijtage onderstrip met zwelproduct.
Zijgeleiders
Bij het Fireshield RF 60 rolluik horen speciaal geconstrueerde zijgeleiders voorzien van zwelstrippen die bij verhitting de laterale afdichting garanderen.
Drukrol
Bij een brandwerend rolluik type Fireshield RF 60 wordt altijd een drukrol toegepast met 3 functies.1) Voorkomt doorbuiging van het pantser ter hoogte van de latei2) Optimaliseert de inloop in de geleiders3) Waarborgt de werking van de haakconstructie.
Aandrijving
2 consoles (of stoelen) dragen een speciaal ontworpen as met spiraalvormige haspels om een goede oprolling te bekomen. Deze as wordt aangedreven door een "brandmotor" die een dagelijks gebruik toelaat gecombineerd met een "gravitaire" sluiting bij brand
Opties
24V. branddetectie centrale met batterij en oplader.Brand, rook of warmte detectoren.Automatische reset.Speciale sturing om het Fireshield RF 60 brandrolluik ook als rookgordijn te laten functioneren.Onderloopbeveiliging (wordt uitgeschakeld bij brand).Schakelaars, sirene, cellen e.d.
Testen
Brandwerend rolluik type Fireshield-RF60
In de universiteit te Luik, in aanwezigheid van ISIP (Benor ATG), werd op 26 augustus 2003 de 1000ste brandproef uitgevoerd!
Het testelement, het brandwerend rolluik type Fireshield-RF60, behaalde de vooropgestelde brandweerstand van 60c volgens de Belgische norm NBN 713.020.Het was de allereerste proef waar een rolluik compleet werd beproefd en goedgekeurd. Niet alleen het panster met geleiders maar ook de consoles, aandrijfas, drukrol, kettingoverbrenging en motor werden in de oven geplaatst en verhit tot 1000 graden Celsius.
Bij het ontwerp van het rolluik werd niet alleen gekeken naar zijn functionaliteit maar ook, wat voor architect en bouwheer belangrijk is, naar zijn esthetiek en veiligheid. De rolluikgeleiders, die meestal zichtbaar blijven, zijn zo ontworpen dat er geen hinderlijke delen zoals uitwendige versterkingsribben worden toegepast. Deze U-vormige geleiders worden aan beide zijden afgewerkt met een rubber beschermingsprofiel. De onderzijde van het rolluik werd voorzien van een kunststof afdichting- en beschermingsprofiel, zodat het rolluik de ondergrond niet kan beschadigen.
Uiteraard werden al deze elementen mee getest en opgenomen in het testrapport waardoor de Fireshield-RF60 rolluiken ideaal zijn voor toepassing in keukens, hospitalen, musea, shoppingcenters, industrie, e.d.
FAQ ( Frequently Asked Questions )
Welke inbouwruimte heb ik nodig?
Voor het schematische overzicht van de nodige inbouwruimtes klikt U op info.
Wat indien ik niet over voldoende bovenruimte beschik?
Het linteel kan verlaagd worden met een brandwerend paneel in hetzelfde uitzicht als het rolluik (in optie). Hierdoor verkleint wel de nuttige doorrijhoogte.In uitzonderlijk geval kan het rolluik horizontaal naar achter wegschuiven zoals een sectionale poort (in optie), nodige bovenruimte 350mm.
Welke elektrische voeding heb ik nodig?
Voor de motor 3x380V + 0 + aarde of 3x220V. Voor de elektromagneet 24V gelijkstroom.
Aan welke normen voldoet het rolluik?
RF 1 uur volgens NBN 713.020 (Belgische norm)BENOR ATG (procedure lopende) en CF 1h. (Franse norm). Europees patent pending.
Wat gebeurt er bij stroomuitval?
Als alle stroom is uitgevallen gaat het rolluik automatisch (door middel van de zwaartekracht) naar gesloten positie (fail-safe).
Kan ik het rolluik dagdagelijks gebruiken?
Ja, het rolluik laat normaal gebruik toe en gaat bij brandalarm steeds naar gesloten toestand.
Wat zijn de bedieningsmogelijkheden?
A) Het rolluik staat altijd open en sluit enkel bij brandalarm of brandtest (brandmotor).
B) Het rolluik is altijd gesloten en wordt occasioneel gebruikt om iets uit de beveiligde zone te halen (hier kan een gewone motor toegepast worden).
C) Het rolluik wordt dagdagelijks gebruikt (als inbraakbeveiliging) en sluit volledig bij brandalarm (brandmotor).Verder kan het rolluik uitgerust worden met alle mogelijke schakelingen en bedieningen.
Kan ik het rolluik aansluiten op de bestaande detectiecentrale?
Voor de detectie zijn er een aantal mogelijkheden :
A) Wij werken volledig autonoom d.w.z. MIR voorziet de 24V detectiecentrale en de detectoren
B) Als de klant beschikt over een detectiecentrale maar deze kan geen 24V naar het rolluik brengen voorzien wij enkel de 24V voeding en krijgen wij een potentiaalvrij normaal gesloten contact van de klant
C) Als de klant beschikt over een detectiecentrale met 24V voeding sluiten wij die rechtstreeks aan op onze magneet.
Wat is de levertijd?
Naargelang het aantal bestellingen in uitvoering schommelt de levertijd tussen 4 en 6 weken
Wat is de prijs?
Alle rolluiken worden op maat gemaakt dus als u ons de breedte en de hoogte doorbelt, doorfaxt of doormailt maken wij u vrijblijvend een gedetailleerde offerte. Twijfelt u over de inbouwsituatie komen wij vrijblijvend bij u langs om de situatie te bekijken.
Wat is het onderhoud?
In principe zijn de rolluiken onderhoudsvrij maar wij raden met nadruk aan om ze minstens 2x per jaar door ons te laten nakijken op staat en werking. Dit preventief onderhoud is belangrijk voor het veiligheidsdossier.
Wat zijn de maximale afmetingen?
Voor de productie Breedte 10m Hoogte 8m Oppervlakte 50m2.
Voor de Benorisatie Breedte 8m Hoogte 8m (procedure lopende).
Wat gebeurt er na een alarm of test?
De poort bevindt zich in gesloten toestand en kan zolang de driefazige voeding aanwezig is geopend worden. Zolang de magneet open staat zal het rolluik steeds naar gesloten toestand terugkeren. Na het manueel resetten (in optie elektrisch) van de magneet bevindt de poort zich terug in normale toestand.
Sectionaale brandrolluiken zijn ook bij Casallco verkrijgbaar
Deze brandrolluiken zijn zo ontworpen dat ze langdurig meegaan en onderhoudsarm zijn. Om een optimale brandveiligheid te garanderen raadt de fabrikant wel aan om ze minstens twee keer per jaar te laten inspecteren. Ook hiervoor doet u een beroep op onze diensten.
